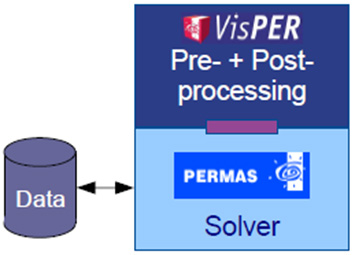

PERMAS専用GUI：VisPERの開発および販売

1.VisPER／プリプロセッシング：有限要素モデルの読込み

• モデルの直読みが可能（NASTRAN.bdf、ABAQUS.inp など）。
• 温度分布をプリプロセッサで確認可能。
• 1つのUCIファイルから複数のモデルファイルを読込み可能。
• 新しく追記した情報のみテキストファイルとして出力可能。

2.VisPER／プリプロセッシング：接触解析の設定

• コンタクトウィザードによる接触の分かりやすい設定。
• 接触面のマスター／スレーブの関係を簡単にカラー表示。
• RBMアシスタント機能により、剛体運動を阻止するためのバネを自動作成。

3.VisPER／ポストプロセッシング：解析結果の確認

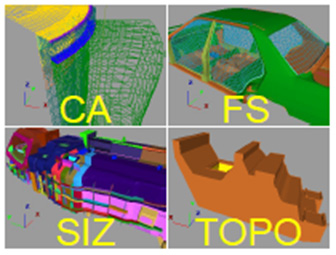

• 応力／接触／振動／温度／音響／最適化の計算結果を表示可能。
• 各計算結果に対するアニメーションをムービーとして保存可能。

VisPERvの新機能

1.CAD形状への対応

• 位相最適化の設計空間のメッシングのため、VisPERv19ではCADのインポート機能が実装されました。

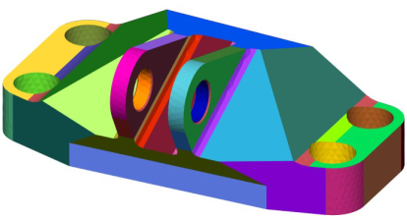

• STEPおよびSTL形式のCAD形状を直接読み込むことが可能です。
• 現状では、単一パーツのソリッド形状のみをメッシング対象としています。

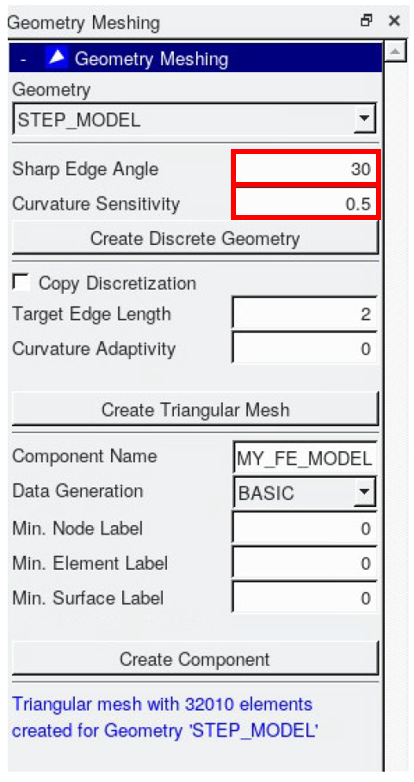

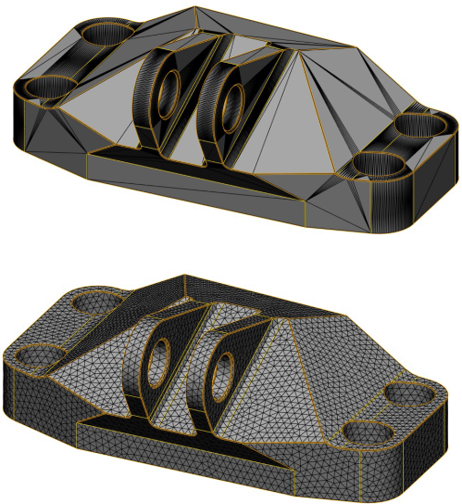

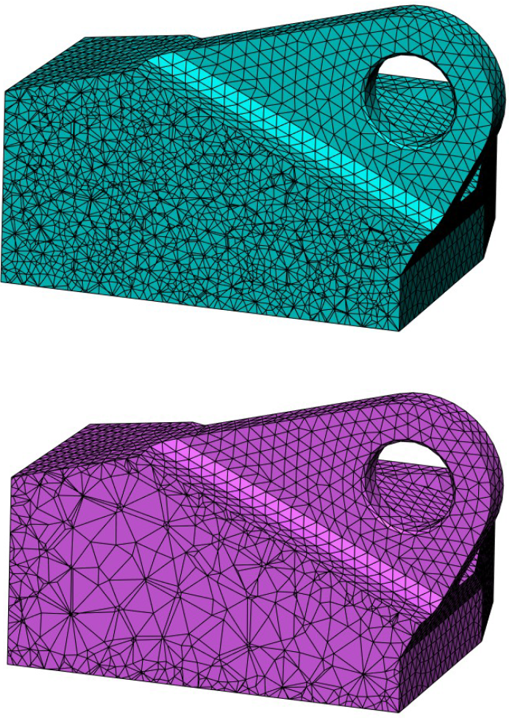

• サーフェスメッシング→TET10による、典型的なソリッドメッシングのメッシングフローです。

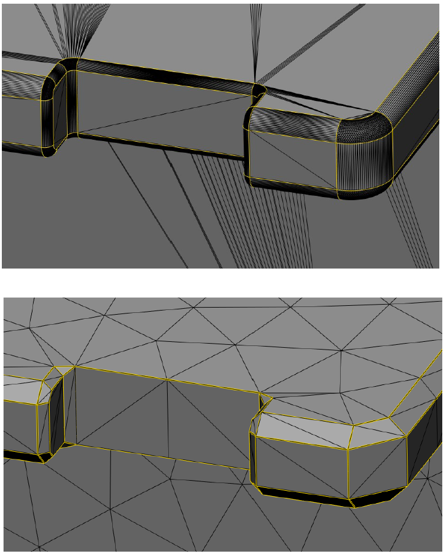

• フィレットなどに対する、特定のケアが必要なメッシング機能もサポートします。

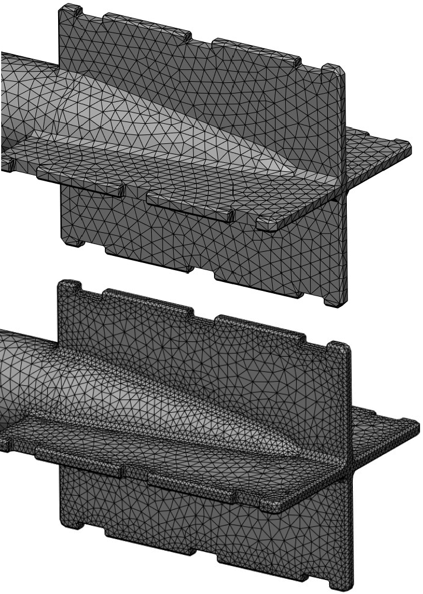

• 位相最適化には不向きですが、局所的に詳細なメッシングも行えます。
• 現状では、単一パーツのソリッド形状のみがメッシング対象となります。

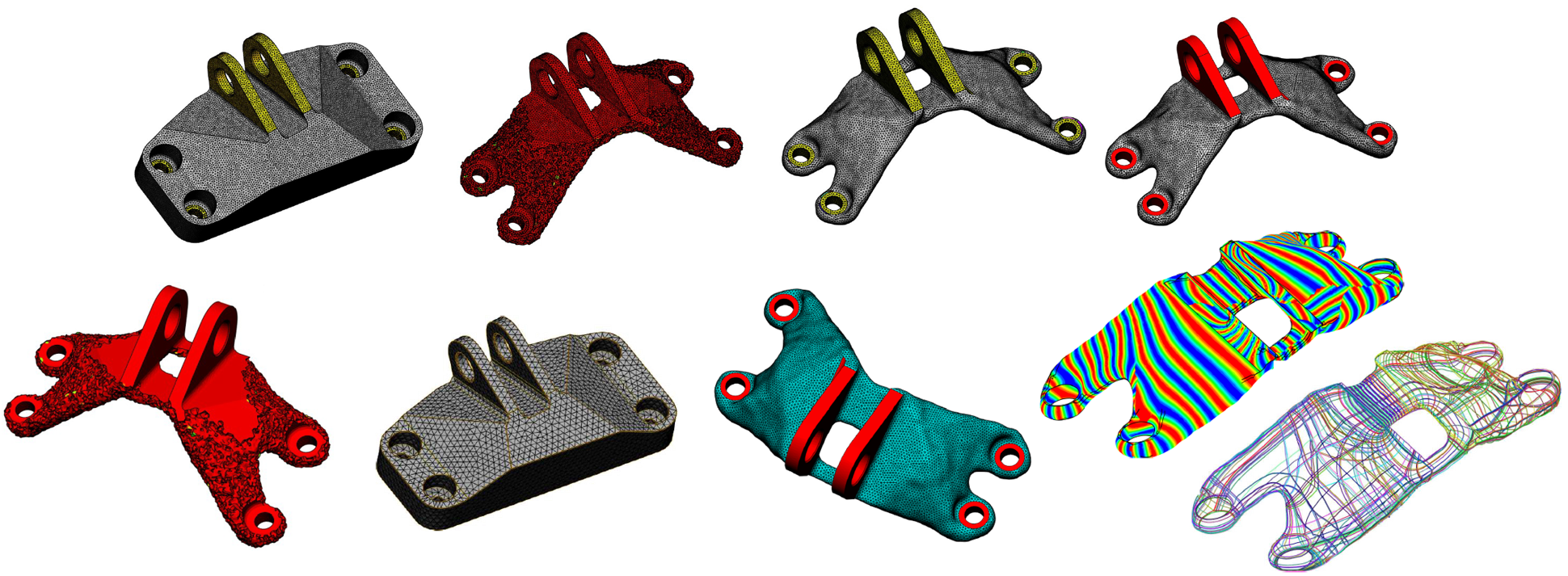

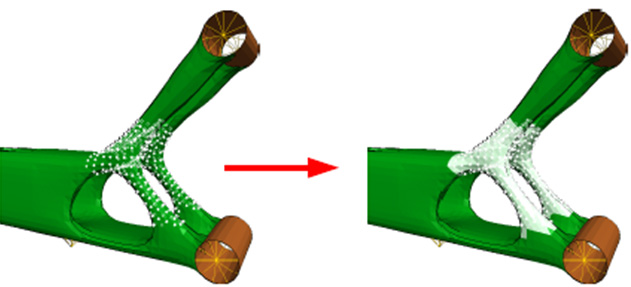

• 位相最適化の計算結果のポスト処理では、CAD形状内の設計空間で用いられる、パラメトリックサーフェス機能が繰返し利用されます。
• 新たな自由形状サーフェスは、三角形状をサーフェス上の等高線によりパラメトリックに表現されます。CAD形状への三角形状パラメトリック化手法については、現在開発が継続されています。

2.拡張されたPERMAS支援機能

• 調和バランス法の解析結果は、VisPERのポストプロセスの機能で確認できます　（VisPERのプリプロセス機能は、専用Wizard機能を実装予定です）。
• 疲労寿命の解析結果の確認するため、VisPERのポストプロセス機能に疲労損傷度分布が追加されました。

3.アニメーションの高速化

• VisPERv19では機能の改善に伴い、アニメーションファイルの作成時間が大幅に短縮されました。
• PERMASで行われる、全ての解析タイプについてアニメーションファイルが短時間で作成可能です。
